ANDERSFARBIGE
DISPLAY- UND TASTENFELDBELEUCHTUNG
FÜR DAS NOKIA 51xx/61xx:
Um alle Möglichkeiten der "personalisierung"
seines Mobiltelefones ausschöpfen zu können, besteht die Möglichkeit, die
Leuchtdioden der Tastenfeld- und LCD-Hintergrundbeleuchtung auszutauschen.
Original in gelb gehalten, bieten Hersteller SMD-Leds auch in grün, rot, gelb, orange, blau und weiß - wobei die letzteren zwei Farben schwer in der richtigen
Baugröße erhältlich sind.
LEDs in allen erwähnten Farben gibt es bei www.nokiatuning.de
!!!
Grundsätzlich sei dieses Vorhaben nur löterfahrenen
Personen zu empfehlen !
Die original bestückten LED haben ein Grundfläche von ca. 1,6 x 0,8 mm.
Diese Baugröße kann problemlos getauscht werden. Aber auch LEDs mit 2 x 1,25
mm können verwendet werden (siehe Hinweis zum Einbau weiter unten).
|

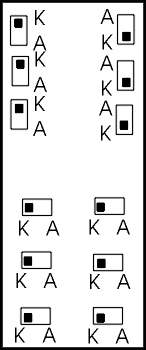

Die Anordnung und Polarität der LED
auf den Tastaturprint sieht folgendermaßen aus ---> Bei Auslöten gehen die LEDs meist kaputt, was grundsätzlich egal ist. Jedoch sollt man aufpassen, daß sich die Leiterbahn nicht vom Basismaterial ablöst (z.B. durch zu langes oder zu heißes Löten). Die Löttemperatur jedenfalls so niedrig als möglich wählen - gerade daß das Lot schmilzt (Lötstation unabdingbar !!!).
|
 |
|
Die Polarität der von mir verwendeten LED ist einfach herauszufinden, nämlich die Seite, die näher bei der (meist dunkleren) Leuchtfläche liegt, ist die Kathode, die Seite mit dem Draht in Inneren immer die Anode. Meist ist die Kathodenseite auch farblich markiert.
|
 |
|
|
Das ist der von mir verwendete LED-Typ. LEDs in gelb, rot, orange, blau und weiss bekommt Ihr bei www.nokiatuning.de !! |
 |

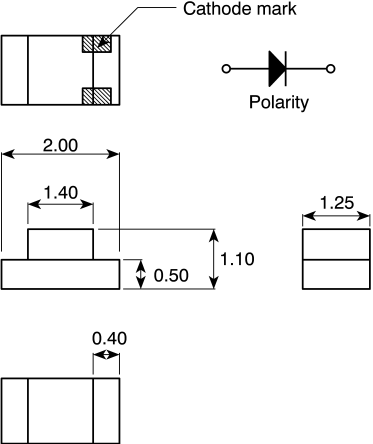

Maßskizze |
