ANORDNUNG DER LEDS ZWECKS UMLÖTEN:

Auch das NOKIA 3210 lässt sich durch erfahrene Hände auf andersfarbige Display- und Tastenfeldbeleuchtung umbauen. Allgemeine Tips hierzu siehe "Umlöten 51xx/61xx" (hier).
Färbige LEDs bzw. das Service des Umbaus gibt es bei www.nokiatuning.de !

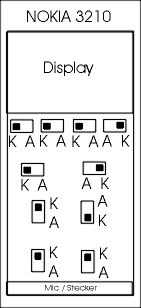

Die Anordung der LEDs auf dem Print sowie dem Displaymodul sieht folgendermaßen aus, die LEDs sind durchwegs Größe 1,6 x 0,8 mm:

Die LEDs auf dem 3210-Print werden alle normal nach oben abstrahlend eingelötet. In der nebenstehenden Skizze ist die Polarität der Leuchtdioden (Anode bzw. Kathode) zu ersehen. HINWEIS: Um einen flackerfreien Betrieb der Leuchtdioden zu gewährleisten, empfiehlt es sich, auch eine Modifikation an der Schaltung vorzunehmen, siehe hierzu die Seite von "Planet Gary" (LINK). Siehe auch 3210-Bilder (hier)
