GSM-Technik 7110 ...

ANORDNUNG DER LEDS ZWECKS UMLÖTEN:

Auch das NOKIA 7110 lässt sich durch erfahrene Hände auf andersfarbige Display- und Tastenfeldbeleuchtung umbauen. Allgemeine Tips hierzu siehe "Umlöten 51xx/61xx" (hier).
Färbige LEDs bzw. das Service des Umbaus gibt es bei www.nokiatuning.de !

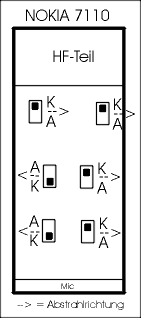

Die Anordung der LEDs auf dem Print sowie dem Displaymodul sieht folgendermaßen aus, die LEDs sind durchwegs Größe 1,6 x 0,8 mm:

WICHTIG: Die LEDs auf dem 7110-Print werden alle so eingelötet, daß sie waagrecht, d.h. parallel zur Platinenoberfläche abstrahlen. In der nebenstehenden Skizze ist die Abstrahlrichtung mit einen Pfeil (-->) gekennzeichnet, ebenso die Polarität der Leuchtdioden (Anode bzw. Kathode). Siehe auch 7110-Bilder (hier)
Die LEDs am Displaymodul sind am schwierigsten umzulöten, da sie zum einen von einem durchsichtigen Kunststoff-Halterahmen umgeben sind und zum anderen auf einer Folie aufgelötet sind. Hier also SEHR vorsichtig vorgehen, auch die Kontaktierung Folie-Display scheint äußertst empfindlich zu sein ! Siehe auch 7110-Bilder (hier)
