ANORDNUNG DER LEDS ZWECKS UMLÖTEN:

Auch das NOKIA 8210 lässt sich durch erfahrene Hände auf andersfarbige Display- und Tastenfeldbeleuchtung umbauen. Allgemeine Tips hierzu siehe "Umlöten 51xx/61xx" (hier).
Färbige LEDs bzw. das Service des Umbaus gibt es bei www.nokiatuning.de !

Die Anordung der LEDs auf dem Print sowie dem Displaymodul sieht folgendermaßen aus, die LEDs sind durchwegs Größe 1,6 x 0,8 mm:

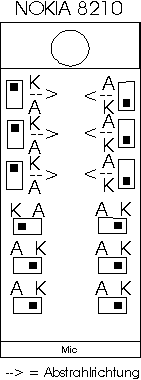

Die LEDs auf dem 8210-Print werden unterhalb des Displays horizontal zur Mitte abstrahlemd eingelötet, die LEDs zur Tastenfeldbeleuchtung werden alle normal nach oben abstrahlend eingelötet. In der nebenstehenden Skizze ist die Polarität der Leuchtdioden (Anode bzw. Kathode) sowie die Abstrahlrichtung der horizontal einzulötenden LEDs zu ersehen. Siehe auch 8210-Bilder (hier)
